山西橡胶支座|大同板式橡胶支座

一、 板式橡胶支座的结构及性能

板式橡胶支座（GJZ、GYZ系列）由多层橡胶与薄钢板镶嵌、粘合、硫化而成。该产品有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩台；有良好的弹性以适应梁端的转动；有较大的剪切变形以满足上部构造的水平位移；具有构造简单、安装方便、节省钢材、价格低廉、养护简便、易于更换等特点。本品有良好的防震作用，可减少动载对桥跨结构与墩台的冲击作用。

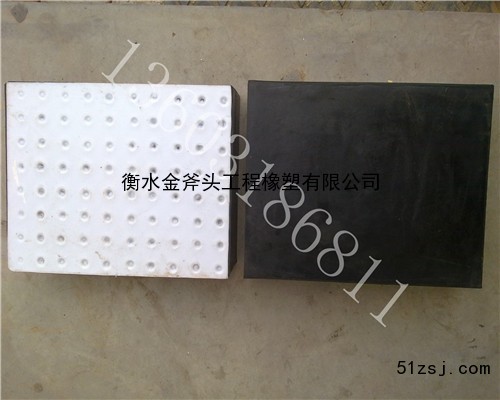

聚四氟乙烯滑板式橡胶支座简称四氟滑板式支座（GJZF4、GYZF4系列），是于普通板式橡胶支座上按照支座尺寸大小粘附一层厚2-4mm的聚四氟乙烯板而成，除具有普通板式橡胶支座的竖向刚度与压缩变形，且能承受垂直荷载及适应梁端转动外，还能利用聚四氟乙烯板与梁底不锈钢板间的低摩擦系数可使桥梁上部构造水平位移不受限制。跨度大于30米的大跨度桥梁、简支梁连续板桥和多跨连续梁桥可作活动支座使用；连续梁顶推、T型梁横移和大型设备滑移可作滑块使用

二、板式橡胶支座的分类及表示方法

1、 根据桥梁板式橡胶支座的结构型式分类如下：:

球冠圆板式橡胶支座（TCYB系列）

普通板式橡胶支座--- 矩形普通板式橡胶支座(GJZ系列)

圆形普通板式橡胶支座（GYZ系列）

板式橡胶支座

圆形四氟板式橡胶支座（GYZF4系列）

聚四氟乙烯板式橡胶支座--- 矩形四氟板式橡胶支座（GJZF4系列）

球冠四氟板式橡胶支座（TCYBF4系列）

2、 板式橡胶支座按胶种适用温度分类如下：

a、氯丁橡胶：适用温度﹢60℃∽﹣25℃

b、天然橡胶：适用温度﹢60℃∽﹣40℃

c、三元乙丙橡胶：适用温度﹢60℃∽﹣45℃

三、板式橡胶支座的适用范围

1、 普通板式橡胶支座适用于跨度小于 30m、位移量较小的桥梁。不同的平面形状适用于不同的桥跨机构，正交桥梁用矩形支座；曲线桥、斜交桥及圆柱墩桥用圆形支座。

2、 四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁。它还可用作连续梁顶推及 T型梁横移中的滑块。矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同。
