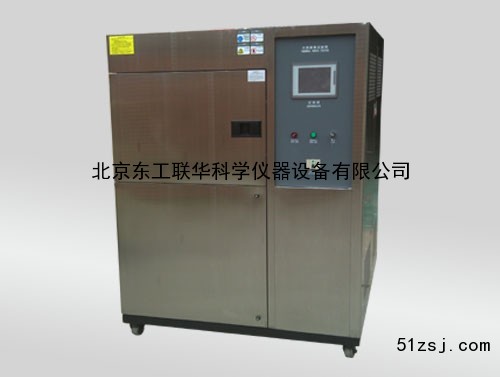

一、高低温冲击试验箱用途
用于电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、塑胶等行业，国防工业、航天、兵工业、电子芯片IC、 半导体陶瓷及高分子材料之物理性变化,测试其材料对高、低温的反复抵拉力及产品于热胀冷缩产出的化学变化或物理伤害，可确认产品的品质,从精密的IC到重机械的组件，无一不需要它的理想测试工具。
二、高低温冲击试验箱结构特点:
产品外形美观、结构合理、工艺先进、选材考究。
设备分为高温室、低温室、测试室三部分,采独特之断热结构及蓄热蓄冷效果，试验时待测物完全静止，应用冷热风路切换方式将冷、热温度导入测试区实现冷热冲击测试目的。
采用触控式液晶(LCD)显示人机介面专用控制器，最先进的计测装置, 操作简单, 学习容易, 稳定可靠,中，英文显示完整的系统操作状况、执行及设定程序曲线。
具96个试验规范独立设定,冲击时间999小时59最大分钟, 循环周期1~999次可设定, 可实现制冷机自动运转，最大程度上实现自动化，减轻操作人员工作量，可在任意时间自动启动﹑停止工作运行。
箱体左侧具?50mm之测试孔1个，可供外加电源负载配线测试部件。
可独立设定高温、低温及冷热冲击三种不同条件之功能，并于执行冷热冲击条件时,可选择二槽式或三槽式及冷冲、热冲进行冲击之功能，具备高低温试验机的功能。具备全自动，高精密系统回路、任一机件动作，完全有P.L.C锁定处理，全部采用P.I.D自动演算控制,温度控制精度高。
独特的空气流通循环设计，使室内温度均匀，避免任何死角;完备的安全保护装置，避免了任何可能发生安全隐患，保证设备的长期可靠性
可设定循环次数及除霜次数自动(手动) 除霜.
出风口于回风口感知器检测控制，风门机构切换时间为10秒内完成，冷热冲击温度恢复时间为5分钟内完成。
周全的安全保护装置，发生异常状况时,荧幕上即刻自动显示故障点及原因和提供排除故障的方法,并于发现输入电力不稳定时,具有紧急停机装置。
冷冻系统采用二元高效低温回路系统设计，采用欧美原装进口压缩机，并采用对臭氧系数为零的绿色环保(HFC)制冷剂R507，R23.
超强安全保护功能：电源过载保护、漏电保护、控制回路过载、短路保护、压缩机保护、接地保护、超温保护、报警声讯提示等。
箱体内外部材质采用不锈钢板(SUS#304)
三、高低温冲击试验箱技术参数
|
规格型号
|
BTS-49A
|
BTS-80A
|
BTS-150A
|
BTS-49B
|
BTS-80B
|
BTS-150B
|
BTS-49D
|
BTS-80D
|
BTS-150D
|
|
结构尺寸
W×H×D(mm)
|
内箱
|
40×35
×35
|
50×40
×40
|
60×50
×50
|
40×35
×35
|
50×40
×40
|
60×50×
50
|
35×35×
40
|
50×40×
40
|
60×50×
50
|
|
外箱
|
150×195×
145
|
180×200
×145
|
190×200
×155
|
150×195
×145
|
180×200
×145
|
190×200
×155
|
150×195
×145
|
180×200
×145
|
190×200
×155
|
|
高温槽温度范围
|
+80～200℃
|
|
低温槽温度范围
|
-55～-10℃
|
-65～-10℃
|
-75～-10℃
|
|
试验室冲击
温度
|
高温
|
+60～150℃
|
|
低温
|
-10～-40℃
|
-10～-55℃
|
-10～-60℃
|
|
升温时间
|
60～200℃约需25分钟
|
|
降温时间
|
+20～-55℃小于60分钟
|
+20～-65℃小于75分钟
|
+20～-75℃小于90分钟
|
|
冲击恢复时间
|
高温(150℃)冲击30分钟
|
|
低温(-40℃ or -55℃ or -60℃)冲击30分钟
|
|
冲击恢复时间5分钟
|
|
试样重量
|
2.5Kg
|
5Kg
|
10Kg
|
2.5Kg
|
5Kg
|
10Kg
|
2.5Kg
|
5Kg
|
10Kg
|
|
内箱材质
|
SUS＃304镜面不锈钢
|
|
外箱材质
|
SUS＃304不锈钢板
|
|
保温材质
|
高密度玻璃棉＋PU发泡胶
|
|
冷冻系统
|
复叠风冷式或水冷式欧美原装进口全封闭压缩机或半封闭压缩机、环保型雪种R23、R507
|
|
控制器
|
采用触控式人机介面，可程式控制
|
|
保护系统
|
压缩机过流、过热、超温、超压、加热干烧、马达过载、气压异常保护开关
|
|
附件
|
隔层架2片、测试孔1只
|
|
电源
|
AC 3.5W 380V±10% 50Hz
|
|
