一、板式橡胶支座简介：
板式橡胶支座应至少由两层以上加劲钢板，且钢板全部包在橡胶弹性材料内经加压然后硫化而成形成的支座。就目前中国支座可以划分为：矩形、圆形、球冠、坡形等形状规格的板式橡胶支座。板式橡胶支座主要包括有：普通板式支座、四氟乙烯板式支座、球冠板式橡胶支座三种产品。板式橡胶支座产品不仅技术先进、性能优良,还具有构造简单、价格低廉、无需养护　易于更换缓冲隔震、建筑高度低等特点。因而在桥梁支座领域颇受欢迎,被广泛使用。
二、板式橡胶支座分类及表示方法：
1、 根据桥梁板式橡胶支座的结构型式分类如下:
普通板式橡胶支座---球冠圆板式橡胶支座(TCYB系列),；矩形普通板式橡胶支座(GJZ系列；圆形普通板式橡胶支座(GYZ系列)

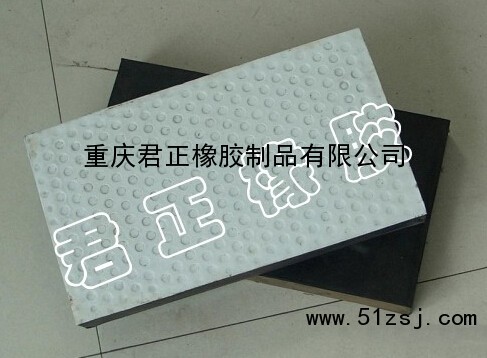

聚四氟乙烯板式橡胶支座----圆形四氟板式橡胶支座(GYZF4系列)；矩形四氟板式橡胶支座(GJZF4系列)
球冠四氟板式橡胶支座(TCYBF4系列)
2、 板式橡胶支座按胶种适用温度分类如下:a、氯丁橡胶: 适用温度+60℃∽-25℃ b、天然橡胶: 适用温度+60℃∽-40℃ c、三元乙丙橡胶: 适用温度+60℃∽-45℃
四、板式橡胶支座橡的物理机械性能：
技术指标 氯丁橡胶 (适用于-250C～600C) 天然橡胶 (适用于-400C一60℃) 硬度(IRHD) 60±5 60±5 拉伸强度(MPa) ≥17 ≥18 扯断伸长率(％) ≥400 ≥450 脆性温度(℃) ≤-40 ≤-50 恒定压缩永久变形(70~C×24h)(％) ≤15 ≤30 ’ 耐臭氧老化(试验条件，20％伸长，400C×96h) 100pphm 25pphm 无龟裂 无龟裂热空气老化试验(与未老化前数值相比发生的最大变化) 试验条件(℃×h) 100×70 70×168 拉伸强度(％) -15 -15 扯断伸长(％) -40 -20 硬度变化(IRHD) 0，+10 -5，+10 橡胶与钢板粘结剥离强度(kN／m) >10 >10 四氟板与橡胶剥离强度(kN／m) >7 >7 注：不得使用任何再生胶或粉碎的硫化橡胶，其最小含胶量不得低于重量的55％。
五、板式橡胶支座适用的范围：
1、板式橡胶支座适用于跨度小于30m、位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座.
2、四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁，它还可用作连续梁顶推及T型梁横移中的滑块。矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同。
3、球冠圆板橡胶支座：球冠圆板橡胶支座是改进后的圆形板式橡胶支座。其中间层橡胶和钢板布置与圆形板式橡胶支座完全相同，而在支座顶面用纯橡胶制成球形表面，球面中心橡胶最大厚度为4－13mm，球面边缘15mm，以适应3％到4％纵横坡下，梁与支座接触面的中心趋于圆形板式橡胶支座的中心。
4、坡形支座：能适应各种桥梁的纵横坡。该品种是在圆板橡胶支座的基础上改制成一种楔状坡形支座。斜坡的角度依据桥梁的纵横坡而制造，大大方便了桥梁的设计与施工，并有效的解除了粱、支座、墩台三者之间的脱空现象，与球冠圆板支座相比有不受桥梁纵横坡角度限制之优点。
六、板式橡胶支座的使用注意事项：
1、在空气温度的选择上，应尽量选择年平均气温时进行，安装必须按照设计图纸标明的支座中心位置正确就位，并保证支座与上、下部结构之间紧密接触。支座应尽量水平安装，当必须倾斜安装时，最大纵坡不能超过2%。
2、首先要处理好支撑垫石，使支撑垫石标高一致。预制梁与支座接触的底面要保持水平和平整。当有蜂窝浆和倾斜度时，要预先用水泥砂浆捣实、整平。
3、注意梁底预埋钢板尺寸及锚固螺栓位置。梁底预埋钢板尺寸及厚度，设计人员可根据实际需要自行确定，一般比支座上钢板尺寸略大为宜。
4、支撑垫石内应布置钢筋网，竖向钢筋与墩台内钢筋焊接在一起。浇筑垫石用的水泥标号应高于300号，支撑垫石要求表面平整但不光滑。1.3、各支撑垫石顶面标高应符合设计要求。特别是一片梁安装两个或四个支座时，各支撑垫石平面要一致，以免发生偏压，初始剪切和受力不均匀而变形。
